Testery wibracji

VIB^®05 Testery drgań

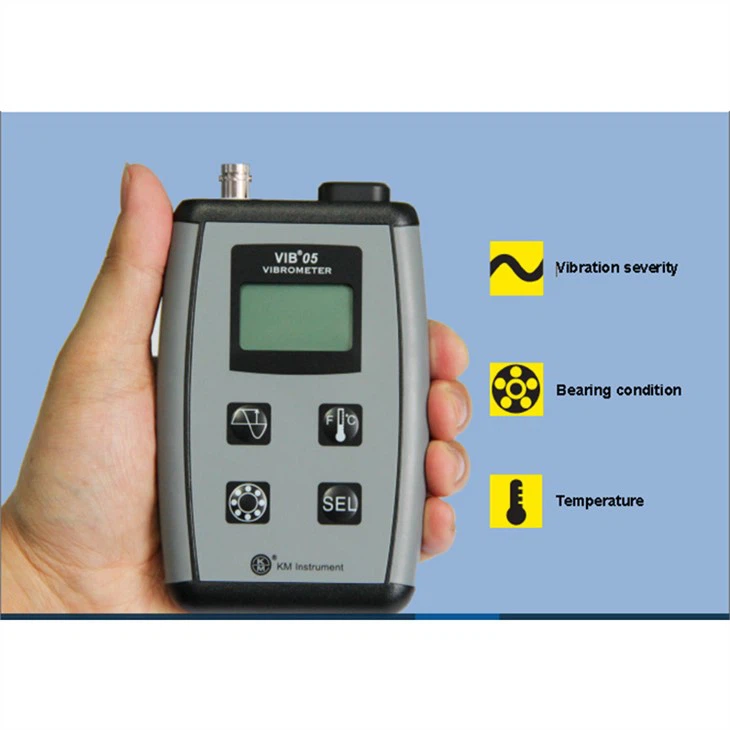

Monitorowanie stanu maszyny 3 w 1

Wibracje·Stan łożyska·Temperatura

Monitorowanie drgań za pomocą VIB05

Monitorowanie drgań to efektywna pod względem kosztów- strategia konserwacji predykcyjnej. Zmiany poziomów drgań to zwykle tylko zmiany warunków pracy, ale w większości przypadków pomiary drgań mogą wykryć problemy na długo przed uszkodzeniem maszyny. Okresowe pomiary drgań wentylatorów, silników, pomp, sprężarek i innych wirujących maszyn przemysłowych pomagają zapobiegać przedwczesnej wymianie części mechanicznych i minimalizować przestoje.

Przenośny zestaw do pomiaru wibracji i temperatury VIB05 został zaprojektowany do użytku zarówno jako podstawowy, jak i wszechstronny przyrząd do monitorowania wibracji/temperatury dla inżynierów utrzymania ruchu we wszystkich gałęziach przemysłu. Zestaw składa się z kompaktowego miernika drgań z połączonym bez-dotykowym czujnikiem do pomiaru temperatury, napowietrzanego wiązką lokalizacyjną, ręcznej sondy, uchwytu magnetycznego do bardziej trwałych instalacji, ochronnej walizki transportowej, instrukcji obsługi i baterii ładowarki zarówno do sieci, jak i do użytku-samochodowego. Wibratory są oparte na mikroprocesorze i poprzez wybór elementów sterujących można je łatwo skonfigurować do monitorowania poziomów przyspieszenia (g), prędkości (mm/s), przemieszczenia (µm), stanu łożysk (BG lub BV) i temperatury ( stopnie lub stopnie F). Dostępna jest również funkcja zatrzymania wyświetlacza. Jednostka, która jest zgodna z normami ISO 2954 i ISO 10816-3, posiada również automatyczną kontrolę alarmową stanu łożysk. Miernik, zasilany z wewnętrznej, ładowalnej baterii litowej, zapewnia 48 godzin ciągłej pracy. Z płaskiego, urządzenie można naładować w ciągu 3 godzin za pomocą ładowarki sieciowej lub samochodowej dołączonej do zestawu. Ze względu na niewielkie rozmiary, łatwość obsługi i pracę na baterii, VIB05 pozwala inżynierom monitorować poziom wibracji i temperatury na ważnych maszynach w dowolnym miejscu fabryki

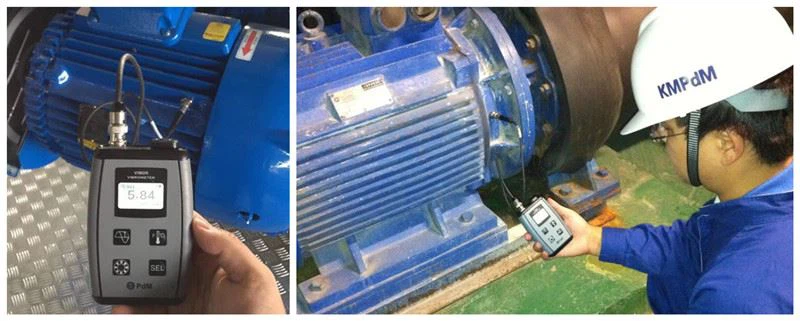

Testery drgań VIB05 mogą być używane do skutecznego monitorowania poziomu drgań w większości typów maszyn wirujących, takich jak silniki elektryczne, wentylatory i pompy, w różnych środowiskach przemysłowych.

3 pomiary

Pomiary wibracji maszyny

Prędkość w mm/s RMS; Przyspieszenie w g RMS; Przemieszczenie w um Szczyt-Szczyt

Ocena wibracji: Zgodnie z ISO10816-3.

Środki dotyczące stanu łożysk

Bg - Przyspieszenie wysokiej częstotliwości w g RMS;Bv - Prędkość wysokiej częstotliwości w mm/s RMS.

Sprawdzanie stanu łożyska: przy użyciu praktycznych zasad

Pomiar temperatury

Bezkontaktowy czujnik podczerwieni, cel i środowisko w stopniach F, czerwony wskaźnik laserowy.

Specyfikacje VIB05

Wyświetlacz:Monochromatyczny wyświetlacz LCD, 128x64 piksele

Czujnik:Akcelerometr IEPE, 100mv/g, zintegrowany kabel 80 cm, złącze BNC

Wibracja:

Przyspieszenie: 0-20g Częstotliwość szczytowa 10-12kHz

Prędkość: 0-200mm/s Częstotliwość RMS 10Hz-1kHz

Przemieszczenie: 0-2000 μm Częstotliwość szczytowo-szczytowa. 10Hz-1kHz

Stan łożyska:

Bg: 0-20 g RMS Częst. Zakres 1kHz-12kHz

Bv: 0-200 mm/s RMS Częst. Zakres 1kHz-12kHz

Dokładność:<>

Wskazanie alarmu:

Ocena drgań dla pomiaru prędkości: ISO10816-3

Sprawdzanie stanu łożyska dla BG i BV: zasada-kciuka

Temperatura:

Zakres temperatury czujnika podczerwieni: od -20 stopni do 120 stopni lub od -5 stopni F do plus 250 stopni F;

Dokładność: ±2 stopnie; Rozdzielczość: 1 stopień ;

Przewodnik laserowy: czerwony,<1mw. iec="" 60825-1="">

Odległość do powierzchni D:S=8:1; Zalecany zakres odległości:< 20="">

Zasilanie i ładowarka:

Akumulator litowy 3,6V 1700 mAh,

Recharge time 3 hours ; Operating time >50 godzin ciągłego

Ładowarka sieciowa: AC 100-240 V, 50/60 Hz wejście; Wyjście 4,2 V DC 600 mA

W-ładowarka samochodowa: wejście DC 12-24 V; Wyjście 4,2 V DC 600 mA.

Środowisko:

Temperatura pracy: od -10 stopni do plus 50 stopni; Temperatura przechowywania: od -20 stopni do plus 60 stopni

Obudowa: IP64 - pyłoszczelna- i bryzgoszczelna

Certyfikat kompatybilności elektromagnetycznej: 2004/108/EC

Wymiary: 115x75x25mm (DxSxT)

Waga wraz z bateria: 230g

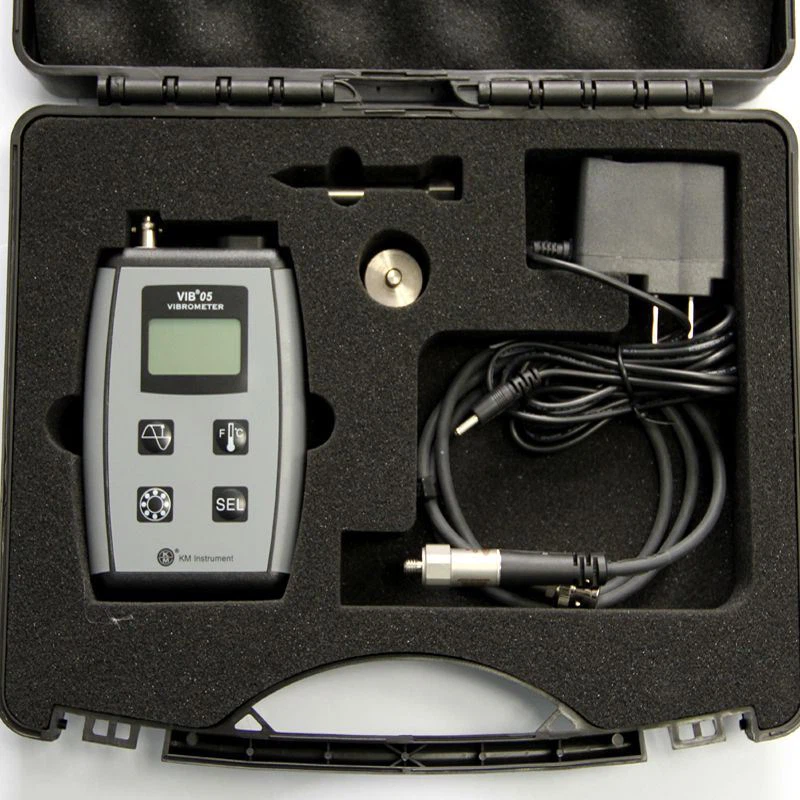

Kompletny zestaw VIB05
